Kabina UGUL z drabinką do ćwiczeń

Instrukcja użytkowania – kabina do ćwiczeń i zawieszeń WSC-4/D

Niniejsza instrukcja dotyczy kabiny do ćwiczeń i zawieszeń WSC-4/D – wielofunkcyjnego urządzenia do kinezyterapii (wyrób medyczny klasy I). Przed montażem i użytkowaniem należy dokładnie zapoznać się z całością instrukcji oraz zachować ją na potrzeby personelu. Instrukcja powinna być w pełni zrozumiana i przestrzegana; w razie wątpliwości nie należy używać urządzenia do celów terapeutycznych.

1. Informacje o wyrobie

Podmiot odpowiedzialny oświadcza, że wyrób jest zgodny ze stosowalnymi wymaganiami Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2017/745 w sprawie wyrobów medycznych oraz ze stosowalnymi normami międzynarodowymi (pełne dane podmiotu odpowiedzialnego na końcu dokumentu).

2. Przeznaczenie wyrobu

Kabina do ćwiczeń i zawieszeń to wielofunkcyjne urządzenie do kinezyterapii, przeznaczone do różnorodnych ćwiczeń rehabilitacyjnych – samowspomaganych, czynnych w odciążeniu, w odciążeniu z oporem oraz czynnych z oporem – z użyciem systemu bloczkowo-ciężarkowego. Kabina może być wyposażona w zestaw przyrządów wykorzystywanych w kinezyterapii, co czyni ją wszechstronnym narzędziem w leczeniu i rehabilitacji.

Możliwość łatwego montażu oraz wymiany przyrządów pozwala szybko dostosować kabinę do specyficznych potrzeb terapeutycznych, co zwiększa efektywność prowadzonej terapii.

3. Opis wyrobu

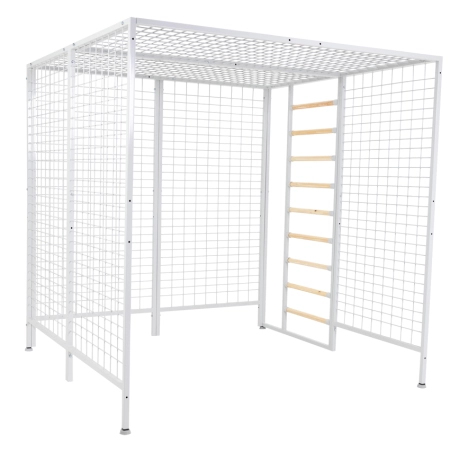

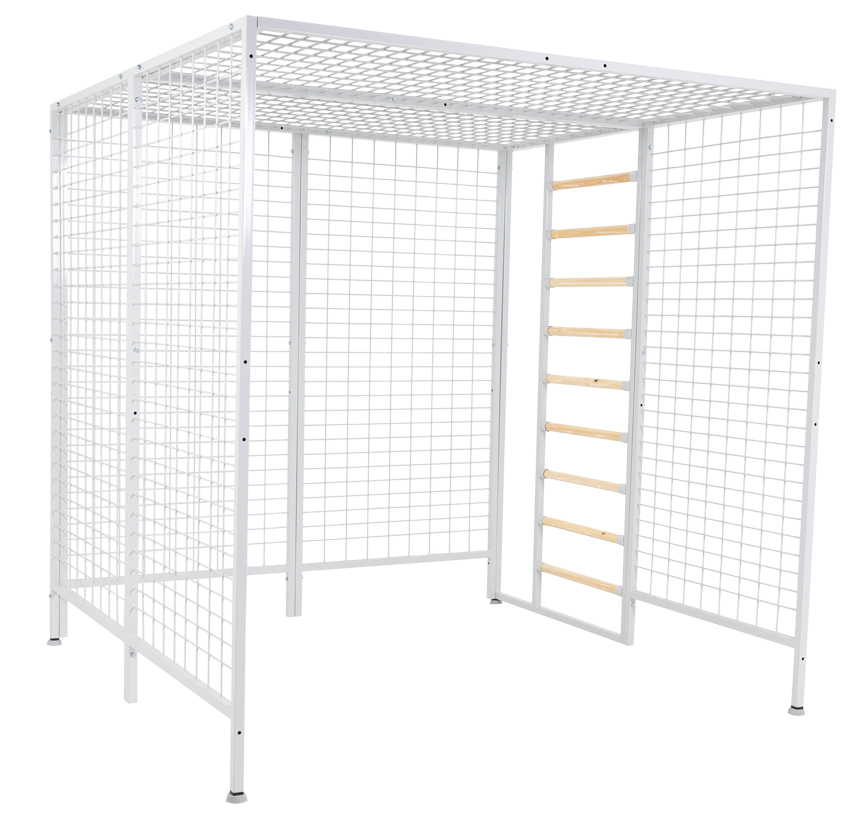

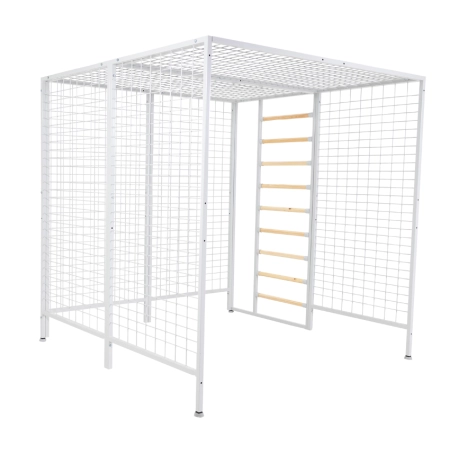

Kabina zbudowana jest z prostokątnych ram (segmentów) wykonanych ze stalowych kształtowników zamkniętych, wypełnionych prętami w formie siatki o prostokątnych oczkach. Wszystkie elementy są malowane proszkowo (kolor RAL 7035). Elementy konstrukcyjne są zunifikowane i umożliwiają zestawienie kabiny w różne kombinacje.

Charakterystyka modelu WSC-4/D

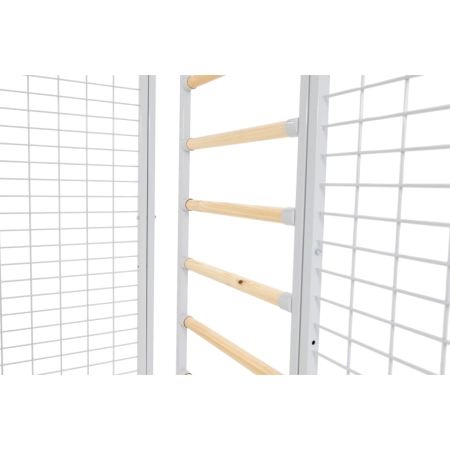

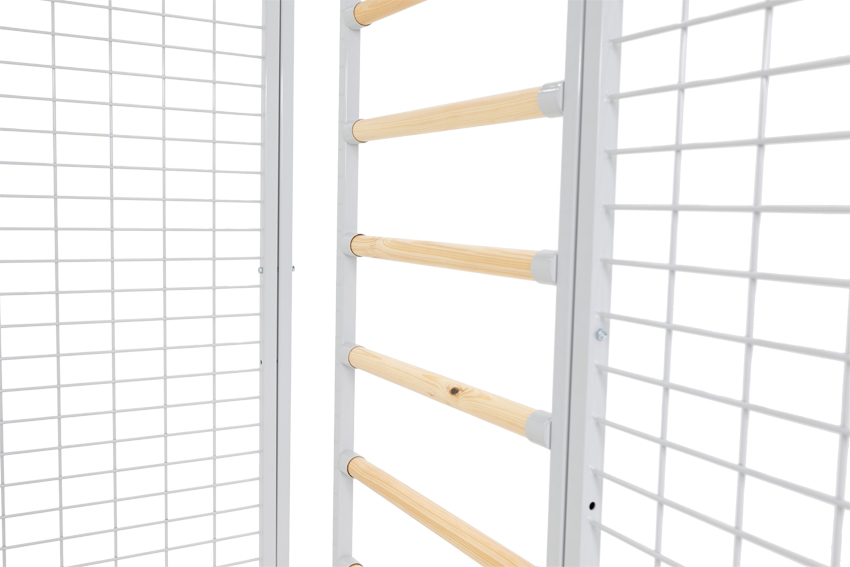

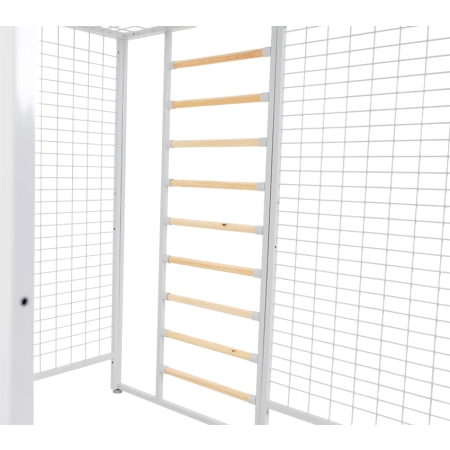

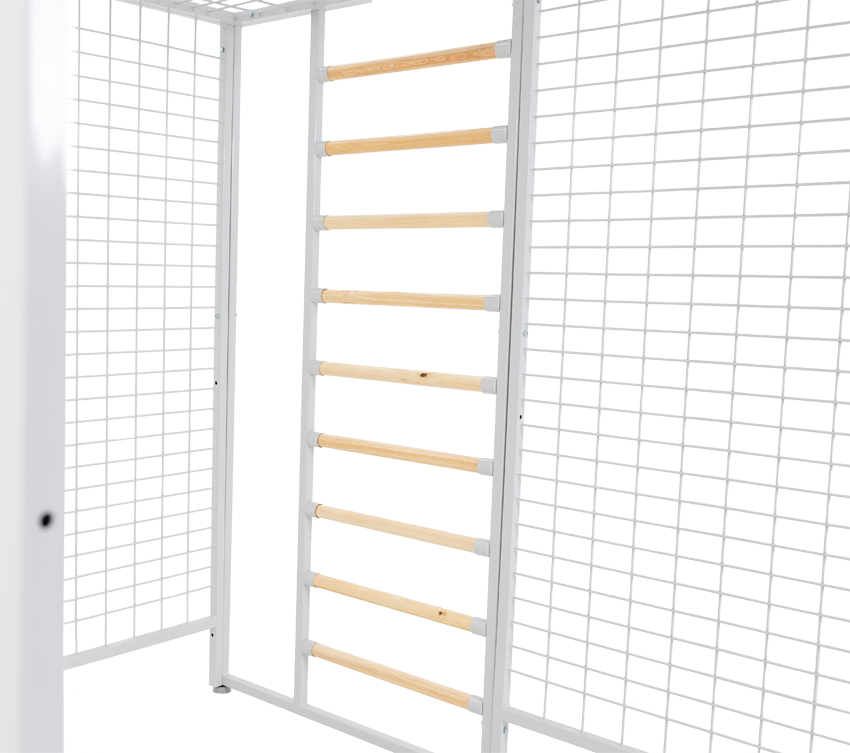

Jak wersja podstawowa, lecz jeden segment kratowy zastąpiono ramą z 9 drewnianymi szczeblami (drabinka) umieszczonymi w prostokątnej ramie.

4. Środki bezpieczeństwa

5. Dane techniczne – model WSC-4/D

6. Przygotowanie do użytkowania i montaż

Montaż polega na połączeniu ze sobą wszystkich ram kabiny przy pomocy śrub M8. Po zmontowaniu kabina stanowi rodzaj prostopadłościanu, z jednej strony otwartego, dla wprowadzenia przyrządów i pacjenta. Montażu należy dokonać w następującej kolejności:

1. W ramach S-4 1000 (poz. 1 i 10) wbij po jednej wkładce ze stopką gumową w nóżkę, której krawędź oddalona jest o 130 mm od otworów montażowych; w 2 ramach S-4 970 (poz. 5 i 7) wbij po jednej wkładce w jedną z nóżek.
2. Dwie ramy kratowe S-4 970 (poz. 3 i 4) bez stopek, stanowiące ścianę tylną, ustaw pionowo i połącz 3 śrubami M8×70, nie dokręcając nakrętek do oporu.
3. Dostaw z obu stron ramy S-4 1000 (poz. 1 i 10), łącząc je ze ścianą tylną. Uwaga: otwory w górnej belce są niesymetryczne – do tylnej ściany przyłóż ramę stroną z większą odległością od krawędzi (130 mm).
4. Do ram 1 i 10 dostaw stopkami na zewnątrz i przymocuj ramy 7 i 5.
5. Zamontuj 2 ramy górne SU-4 (poz. 2 i 6) równolegle do ściany tylnej, umieszczając je pomiędzy ścianami.
6. Połącz śrubami krawędzie ram górnych ze ścianami: krótszą – po 2 szt. na krawędź, dłuższą – po 1 szt. (otwór po środku).
7. Po połączeniu wszystkich elementów sprawdź poprawność montażu i dokręć wszystkie śruby oraz nakrętki do oporu.

Tabela elementów

Elementy 8 i 9 tworzą przewieszkę z podporą (C-4). Drabinka montowana jest jako segment ścienny w miejsce segmentu 1 lub 10, zależnie od potrzeb.

Montaż przewieszki bocznej (poz. 8 i 9): odrębnie przygotuj zestaw ram 8 i 9 (śruby M8×70), dostaw do kabiny i złącz śrubami długimi M8×110 – 2 szt.

7. Osprzęt i zastosowanie

Do kabiny – zależnie od ćwiczeń – można montować osprzęt do kinezyterapii (linki, podwieszki, ciężarki, pasy w różnych konfiguracjach) lub inne urządzenia rehabilitacyjne (np. rotory do ćwiczeń kończyn, urządzenie do trakcji kręgosłupa za podudzia, wyciąg szyjny do pętli Glissona). Osprzęt nie stanowi wyposażenia podstawowego i dobierany jest zależnie od potrzeb terapeutycznych.

8. Przegląd i konserwacja

• Czystość: metalową konstrukcję czyść wilgotną ściereczką z dodatkiem łagodnego detergentu.
• Nie stosuj środków chemicznych zawierających wolny tlen oraz chlor – mogą uszkodzić powierzchnię lakierowaną.
• Co 6 miesięcy lub po każdym intensywnym użytkowaniu sprawdzaj mocowania śrub.
• Szacowany okres użyteczności wyrobu wynosi 7 lat (licząc od daty produkcji urządzenia i wyposażenia).
• Okres gwarancji urządzenia wynosi 24 miesiące; po jego upływie zaleca się coroczne przeglądy w celu przedłużenia użyteczności do 7 lat.
• Wszelkie naprawy i przeglądy powinny być wykonywane przez podmiot odpowiedzialny lub autoryzowany serwis.

9. Oznaczenia symboli na etykiecie wyrobu

10. Podmiot odpowiedzialny i dystrybutor

Wyrób medyczny klasy I zgodny z Rozporządzeniem (UE) 2017/745 (MDR). Niniejsza instrukcja nie zwalnia personelu z obowiązku stosowania się do procedur placówki.
